Curva canna fumaria inox monoparete Ø300 mm – 90°
Curva a 90° per cambiare direzione al percorso della canna fumaria, diametro Ø300 mm. Acciaio inox monoparete 304 BA o 316L, spessore 0,5 mm.
Configura il prodotto
Ogni scelta apre la relativa scheda con diametro e misura già selezionati. Se scegli il 316L, la selezione viene mantenuta anche cambiando diametro o lunghezza nella linea monoparete.
Scegli l'acciaio inox (spessore 0,5 mm)
Qual è la differenza tra 304 BA e 316L?
Il 304 BA è generalmente più economico e ha una finitura lucida. Il 316L contiene molibdeno e resiste meglio alla corrosione in ambienti aggressivi. Entrambi i materiali sono qui da 0,5 mm. L'idoneità a uno specifico impianto dipende dalle prestazioni del sistema fumario.
Caratteristiche tecniche
A cosa serve questa curva per canna fumaria?
È un componente che permette di cambiare la direzione del condotto fumario o realizzare uno spostamento del percorso, in verticale oppure in orizzontale. L'angolo di 90° corrisponde a un cambio di direzione ad angolo retto, da prevedere nel dimensionamento dell'impianto.
Struttura e materiali
È un componente monoparete in acciaio inox da 0,5 mm. Puoi scegliere fra inox 304 BA, con finitura lucida, e inox 316L, indicato quando è richiesta una maggiore resistenza alla corrosione. La geometria del componente resta la stessa al variare del materiale.
Dimensioni da considerare
- Diametro nominale
- Ø300 mm
- Angolo di deviazione
- 90°
- Quota A
- 236 mm
- Quota B
- 283 mm

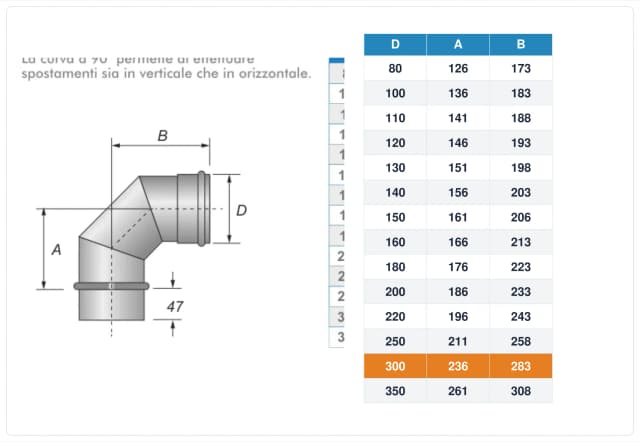

Le quote riportate nello schema servono a verificare l’ingombro della curva e lo spazio necessario per la deviazione.
Come scegliere la curva
La scelta dell'angolo dipende dal percorso previsto: una curva di 90° introduce un cambio di direzione ad angolo retto. Diametro, numero di curve e sviluppo del condotto devono essere verificati insieme; una curva non sostituisce gli altri raccordi eventualmente necessari.
Quando si utilizza una curva a 90° monoparete?
Serve quando il tracciato prevede un cambio di direzione ad angolo retto, ad esempio in un raccordo tra due tratti perpendicolari. La presenza di questa curva va considerata con particolare attenzione nel dimensionamento e nella verifica delle perdite di carico.
Il diametro e il materiale non bastano da soli a stabilire la compatibilità con stufe a pellet, stufe a legna, camini o caldaie. Occorre verificare le prestazioni richieste dall'apparecchio, la documentazione del sistema e il dimensionamento dell'impianto.
