Curva canna fumaria inox monoparete Ø300 mm – 30°
Curva a 30° per cambiare direzione al percorso della canna fumaria, diametro Ø300 mm. Acciaio inox monoparete 304 BA o 316L, spessore 0,5 mm.
Configura il prodotto
Ogni scelta apre la relativa scheda con diametro e misura già selezionati. Se scegli il 316L, la selezione viene mantenuta anche cambiando diametro o lunghezza nella linea monoparete.
Scegli l'acciaio inox (spessore 0,5 mm)
Qual è la differenza tra 304 BA e 316L?
Il 304 BA è generalmente più economico e ha una finitura lucida. Il 316L contiene molibdeno e resiste meglio alla corrosione in ambienti aggressivi. Entrambi i materiali sono qui da 0,5 mm. L'idoneità a uno specifico impianto dipende dalle prestazioni del sistema fumario.
Caratteristiche tecniche
A cosa serve questa curva per canna fumaria?
È un componente che permette di cambiare la direzione del condotto fumario o realizzare uno spostamento del percorso, in verticale oppure in orizzontale. L'angolo di 30° corrisponde a una deviazione intermedia, da prevedere nel dimensionamento dell'impianto.
Struttura e materiali
È un componente monoparete in acciaio inox da 0,5 mm. Puoi scegliere fra inox 304 BA, con finitura lucida, e inox 316L, indicato quando è richiesta una maggiore resistenza alla corrosione. La geometria del componente resta la stessa al variare del materiale.
Dimensioni da considerare
- Diametro nominale
- Ø300 mm
- Angolo di deviazione
- 30°
- Quota H
- 171 mm
- Quota E
- 32 mm

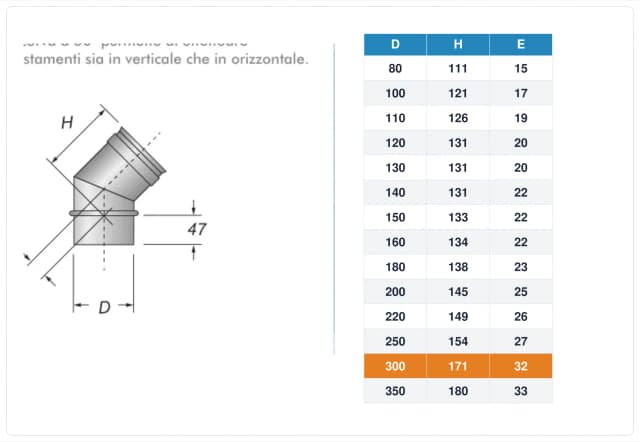

Le quote riportate nello schema servono a verificare l’ingombro della curva e lo spazio necessario per la deviazione.
Come scegliere la curva
La scelta dell'angolo dipende dal percorso previsto: una curva di 30° introduce una deviazione intermedia. Diametro, numero di curve e sviluppo del condotto devono essere verificati insieme; una curva non sostituisce gli altri raccordi eventualmente necessari.
Quando si utilizza una curva a 30° monoparete?
È indicata per uno scostamento moderato del condotto, per esempio quando il percorso deve evitare un ostacolo o spostarsi lateralmente rispetto alla verticale iniziale. Per riallineare il tratto successivo possono essere necessarie due curve e un elemento diritto.
Il diametro e il materiale non bastano da soli a stabilire la compatibilità con stufe a pellet, stufe a legna, camini o caldaie. Occorre verificare le prestazioni richieste dall'apparecchio, la documentazione del sistema e il dimensionamento dell'impianto.
