Tubo canna fumaria doppia parete coibentata Ø180 mm – 1000 mm
Tubo diritto da 1000 mm per comporre tratti lineari della canna fumaria a doppia parete coibentata, diametro interno Ø180 mm. Inox 316L interno e 304 BA esterno, spessore 0,5 mm per parete.
Configura il prodotto
Ogni scelta apre la relativa scheda con diametro e misura già selezionati. Se scegli il 316L, la selezione viene mantenuta anche cambiando diametro o lunghezza nella linea monoparete.
Materiali della doppia parete
Parete interna in acciaio inox 316L e parete esterna in inox 304 BA, entrambe 0,5 mm. Non sono due varianti commerciali separate.
Caratteristiche tecniche
A cosa serve questo tubo per canna fumaria?
È un elemento diritto che serve a comporre o prolungare un tratto lineare della canna fumaria, all'interno del percorso che convoglia i fumi. Il modulo da 1000 mm si collega agli altri componenti compatibili tramite i relativi innesti. È il formato lungo, utile per realizzare tratti rettilinei con meno elementi rispetto a più moduli corti.
Struttura e materiali
Questo componente è a doppia parete coibentata: il condotto interno è in acciaio inox 316L, mentre la parete esterna è in inox 304 BA. Entrambe le pareti metalliche hanno spessore di 0,5 mm. Per individuare la dimensione del componente si considera il diametro interno.

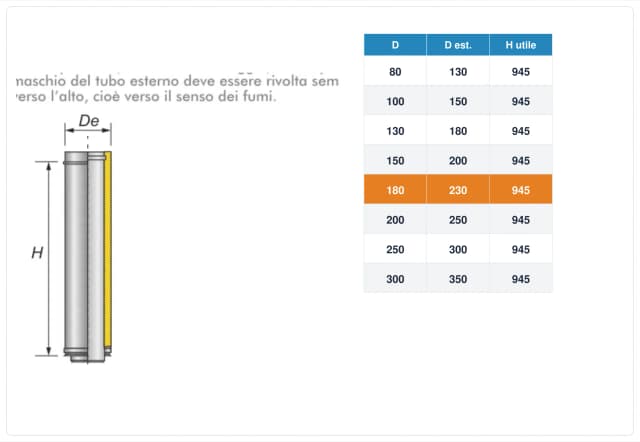

Dimensioni da considerare
- Diametro interno
- Ø180 mm
- Diametro esterno
- Ø230 mm
- Lunghezza nominale
- 1000 mm
- Altezza utile
- 945 mm
La lunghezza nominale e l’altezza utile non coincidono: usa l’altezza utile per valutare lo sviluppo del tratto assemblato.
Indicazioni di assemblaggio
Per questi moduli a doppia parete, l’innesto maschio del tubo esterno va rivolto verso l’alto, nel senso di risalita dei fumi. Verifica comunque gli innesti e segui il progetto e le istruzioni del sistema fumario completo.
Il diametro e il materiale non bastano da soli a stabilire la compatibilità con stufe a pellet, stufe a legna, camini o caldaie. Occorre verificare le prestazioni richieste dall'apparecchio, la documentazione del sistema e il dimensionamento dell'impianto.
