Immagini indicative. Per la scelta del componente verifica le quote dimensionali e la compatibilità tecnica con l'impianto.
Curva canna fumaria doppia parete coibentata Ø180 mm – 45°
Curva a 45° per cambiare direzione al percorso della canna fumaria a doppia parete coibentata, diametro interno Ø180 mm. Inox 316L interno e 304 BA esterno, spessore 0,5 mm per parete.
Configura il prodotto
Ogni scelta apre la relativa scheda con diametro e misura già selezionati. Se scegli il 316L, la selezione viene mantenuta anche cambiando diametro o lunghezza nella linea monoparete.
Materiali della doppia parete
Parete interna in acciaio inox 316L e parete esterna in inox 304 BA, entrambe 0,5 mm. Non sono due varianti commerciali separate.
Caratteristiche tecniche
A cosa serve questa curva per canna fumaria?
È un componente che permette di cambiare la direzione del condotto fumario o realizzare uno spostamento del percorso, in verticale oppure in orizzontale. L'angolo di 45° corrisponde a una deviazione più marcata, da prevedere nel dimensionamento dell'impianto.
Struttura e materiali
Questo componente è a doppia parete coibentata: il condotto interno è in acciaio inox 316L, mentre la parete esterna è in inox 304 BA. Entrambe le pareti metalliche hanno spessore di 0,5 mm. Per individuare la dimensione del componente si considera il diametro interno.

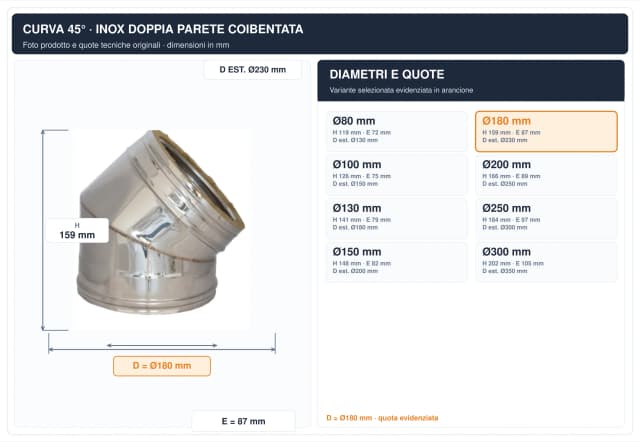

Dimensioni da considerare
- Diametro interno
- Ø180 mm
- Diametro esterno
- Ø230 mm
- Angolo di deviazione
- 45°
- Quota E
- 87 mm
- Quota H
- 159 mm
Le quote riportate nello schema servono a verificare l’ingombro della curva e lo spazio necessario per la deviazione.
Come scegliere la curva
La scelta dell'angolo dipende dal percorso previsto: una curva di 45° introduce una deviazione più marcata. Diametro, numero di curve e sviluppo del condotto devono essere verificati insieme; una curva non sostituisce gli altri raccordi eventualmente necessari.
Quando si utilizza una curva a 45° a doppia parete?
È utile per deviazioni più evidenti, ad esempio per spostare il tracciato rispetto a una trave o ad altri ingombri. La configurazione effettiva dipende dallo spazio disponibile e dai limiti di deviazione ammessi per l’impianto.
Il diametro e il materiale non bastano da soli a stabilire la compatibilità con stufe a pellet, stufe a legna, camini o caldaie. Occorre verificare le prestazioni richieste dall'apparecchio, la documentazione del sistema e il dimensionamento dell'impianto.
