Immagini indicative. Per la scelta del componente verifica le quote dimensionali e la compatibilità tecnica con l'impianto.
Curva canna fumaria doppia parete coibentata Ø150 mm – 30°
Curva a 30° per cambiare direzione al percorso della canna fumaria a doppia parete coibentata, diametro interno Ø150 mm. Inox 316L interno e 304 BA esterno, spessore 0,5 mm per parete.
Configura il prodotto
Ogni scelta apre la relativa scheda con diametro e misura già selezionati. Se scegli il 316L, la selezione viene mantenuta anche cambiando diametro o lunghezza nella linea monoparete.
Materiali della doppia parete
Parete interna in acciaio inox 316L e parete esterna in inox 304 BA, entrambe 0,5 mm. Non sono due varianti commerciali separate.
Caratteristiche tecniche
A cosa serve questa curva per canna fumaria?
È un componente che permette di cambiare la direzione del condotto fumario o realizzare uno spostamento del percorso, in verticale oppure in orizzontale. L'angolo di 30° corrisponde a una deviazione intermedia, da prevedere nel dimensionamento dell'impianto.
Struttura e materiali
Questo componente è a doppia parete coibentata: il condotto interno è in acciaio inox 316L, mentre la parete esterna è in inox 304 BA. Entrambe le pareti metalliche hanno spessore di 0,5 mm. Per individuare la dimensione del componente si considera il diametro interno.
Dimensioni da considerare
- Diametro interno
- Ø150 mm
- Diametro esterno
- Ø200 mm
- Angolo di deviazione
- 30°
- Quota E
- 51 mm
- Quota H
- 140 mm

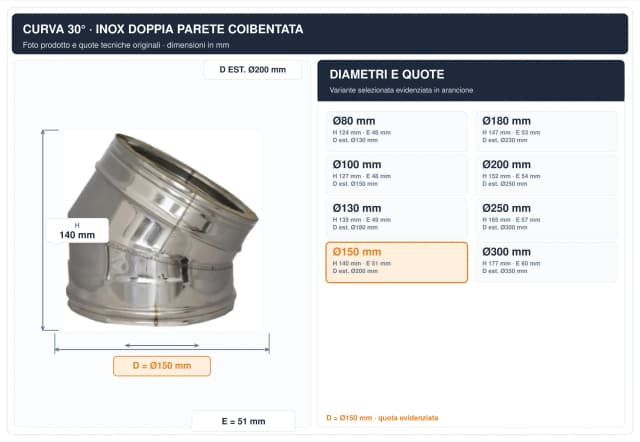

Le quote riportate nello schema servono a verificare l’ingombro della curva e lo spazio necessario per la deviazione.
Come scegliere la curva
La scelta dell'angolo dipende dal percorso previsto: una curva di 30° introduce una deviazione intermedia. Diametro, numero di curve e sviluppo del condotto devono essere verificati insieme; una curva non sostituisce gli altri raccordi eventualmente necessari.
Quando si utilizza una curva a 30° a doppia parete?
Una curva a 30° a doppia parete coibentata permette di deviare moderatamente il percorso dei fumi. Un esempio è lo spostamento dell’asse della canna fumaria per aggirare un piccolo ostacolo lungo una facciata, nell’ambito di un sistema espressamente idoneo alla posa esterna. Per riportare il condotto sulla direzione iniziale può essere necessaria una seconda curva con un tratto diritto intermedio.
La curva non serve a seguire direttamente la pendenza del tetto: per attraversamenti e raccordi alla copertura occorrono componenti dedicati. Prima della posa esterna verifica la documentazione del sistema, i supporti, le distanze e le prescrizioni applicabili.
Il diametro e il materiale non bastano da soli a stabilire la compatibilità con stufe a pellet, stufe a legna, camini o caldaie. Occorre verificare le prestazioni richieste dall'apparecchio, la documentazione del sistema e il dimensionamento dell'impianto.
