Curva canna fumaria doppia parete coibentata Ø300 mm – 15°
Curva a 15° per cambiare direzione al percorso della canna fumaria a doppia parete coibentata, diametro interno Ø300 mm. Inox 316L interno e 304 BA esterno, spessore 0,5 mm per parete.
Configura il prodotto
Ogni scelta apre la relativa scheda con diametro e misura già selezionati. Se scegli il 316L, la selezione viene mantenuta anche cambiando diametro o lunghezza nella linea monoparete.
Materiali della doppia parete
Parete interna in acciaio inox 316L e parete esterna in inox 304 BA, entrambe 0,5 mm. Non sono due varianti commerciali separate.
Caratteristiche tecniche
A cosa serve questa curva per canna fumaria?
È un componente che permette di cambiare la direzione del condotto fumario o realizzare uno spostamento del percorso, in verticale oppure in orizzontale. L'angolo di 15° corrisponde a una deviazione contenuta, da prevedere nel dimensionamento dell'impianto.
Struttura e materiali
Questo componente è a doppia parete coibentata: il condotto interno è in acciaio inox 316L, mentre la parete esterna è in inox 304 BA. Entrambe le pareti metalliche hanno spessore di 0,5 mm. Per individuare la dimensione del componente si considera il diametro interno.
Dimensioni da considerare
- Diametro interno
- Ø300 mm
- Diametro esterno
- Ø350 mm
- Angolo di deviazione
- 15°
- Quota E
- 25 mm
- Quota H
- 143 mm

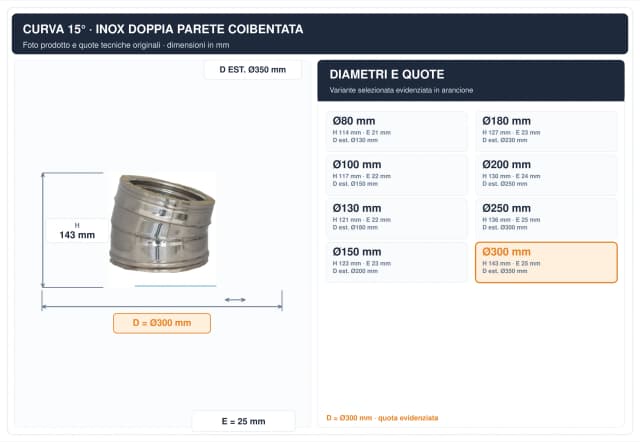

Le quote riportate nello schema servono a verificare l’ingombro della curva e lo spazio necessario per la deviazione.
Come scegliere la curva
La scelta dell'angolo dipende dal percorso previsto: una curva di 15° introduce una deviazione contenuta. Diametro, numero di curve e sviluppo del condotto devono essere verificati insieme; una curva non sostituisce gli altri raccordi eventualmente necessari.
Quando si utilizza una curva a 15° a doppia parete?
Si utilizza quando il tracciato richiede una correzione lieve della direzione, ad esempio per superare un piccolo disallineamento rispetto al tratto successivo. Se occorre tornare paralleli all’asse iniziale, la deviazione va progettata con più elementi raccordati.
Il diametro e il materiale non bastano da soli a stabilire la compatibilità con stufe a pellet, stufe a legna, camini o caldaie. Occorre verificare le prestazioni richieste dall'apparecchio, la documentazione del sistema e il dimensionamento dell'impianto.
